Ako sa kalibrujú neocelené jadrá kamery?

Hej! Pochádzam od dodávateľa neladených jadier kamery a dnes chcem hovoriť o tom, ako sú tieto neladené jadrá kamery kalibrované. Je to celkom zaujímavá téma, najmä ak ste v tepelných zobrazovacích veciach.

Po prvé, pochopme, čo sú neladené jadrá fotoaparátu. Jedná sa o kľúčové komponenty v tepelných fotoaparátoch, ktoré dokážu zistiť infračervené žiarenie bez potreby chladiaceho systému. Vďaka tomu sú pohodlnejšie a náklady - efektívnejšie v porovnaní s ich chladenými náprotivkami. Používajú sa vo veľa aplikácií, ako je bezpečnostný dohľad, priemyselná inšpekcia a dokonca aj v niektorých spotrebiteľských výrobkoch.

Kalibrácia je teraz pre tieto jadrá fotoaparátu veľmi dôležitá. Prečo? Zabezpečuje, že obrázky vytvorené tepelnou kamerou sú presné a spoľahlivé. Ak jadro fotoaparátu nie je správne kalibrované, môžete skončiť rozmazaným, nepresnými alebo nekonzistentnými obrázkami, čo je veľké nie - vo väčšine aplikácií nie.

Základy kalibrácie

Kalibrácia neladených jadier kamery sa zameriava hlavne na dve veci: korekcia neformitosti (NUC) a kalibrácia teploty.

Non - korekcia uniformity (NUC)

Detektory v neladenom jadre fotoaparátu nereagujú úplne rovnakým spôsobom na infračervené žiarenie. Existujú malé variácie v ich citlivosti, ktoré môžu v tepelných obrazoch spôsobiť pevný šum vzoru. Tento hluk vyzerá ako akýsi zrnitý alebo bleskový vzor, ktorý nepredstavuje skutočnú tepelnú scénu.

Aby sme to napravili, používame proces s názvom NUC. Vystavujeme jadro fotoaparátu rovnomernému infračerveným zdrojom, ako je radiátor Blackbody. Blackbody Radiator je zariadenie, ktoré emituje známe a jednotné množstvo infračerveného žiarenia pri špecifickej teplote. Zachytením obrazu tohto rovnomerného zdroja môžeme zmerať rozdiely v odozve každého prvku detektora.

Akonáhle budeme mať tieto merania, vytvoríme korekčnú tabuľku. Táto tabuľka obsahuje korekčné faktory pre každý prvok detektora. Keď fotoaparát sníma skutočné - svetové obrázky, používa túto tabuľku na úpravu výstupu každého detektora, čím účinne znižuje hluk s pevným vzorom.

Kalibrácia

Kalibrácia teploty je o zabezpečení toho, aby sa hodnoty teploty zobrazené na tepelnom obrázku presné. Výstup neoceleného jadra fotoaparátu je vo forme digitálnych hodnôt, ktoré je potrebné previesť na skutočné hodnoty teploty.

Aby sme to dosiahli, vystavujeme jadro kamery viacerým radiátorom čiernych telies pri rôznych známych teplotách. Zachytávame obrázky týchto radiátorov a zaznamenávame zodpovedajúce digitálne výstupy z jadra fotoaparátu.

Potom použijeme matematický model na vytvorenie vzťahu medzi digitálnymi výstupmi a skutočnými teplotami. Tento model je zvyčajne polynomiálnou funkciou. Akonáhle budeme mať tento model, môžeme ho použiť na konverziu digitálnych výstupov jadra fotoaparátu na presné hodnoty teploty, keď prijíma skutočné obrázky sveta.

Kalibračný proces krok za krokom

Rozdeľme proces kalibrácie na podrobnejšie kroky.

Krok 1: Počiatočné nastavenie

Začneme tým, že namontujeme neladené jadro fotoaparátu v kalibračnom príslušenstve. Toto príslušenstvo drží jadro fotoaparátu v stabilnej polohe a zaisťuje, že má jasný pohľad na kalibračné zdroje. Pripojíme tiež jadro fotoaparátu k počítačovému systému, ktorý bude riadiť proces kalibrácie a zhromažďovať údaje.

Krok 2: Non - korekcia uniformity (NUC)

Ako už bolo spomenuté, používame radiátor Blackbody nastavený na špecifickú teplotu. Necháme jadro fotoaparátu a chladič čierneho tela dosahovať tepelnú rovnováhu, čo znamená, že ich teploty sú stabilné. Zvyčajne to trvá nejaký čas, možno 10 - 15 minút.

Akonáhle sú v rovnováhe, zachytíme viac obrázkov radiátora Blackbody. Priemerne tieto obrázky, aby sme znížili akýkoľvek náhodný šum. Potom analyzujeme obrázky, aby sme vypočítali korekčné faktory pre každý detektorový prvok. Tieto faktory sú uložené v korekčnej tabuľke.

Krok 3: Kalibrácia teploty

Po NUC prejdeme na kalibráciu teploty. Používame viac radiátorov čiernych telies nastavených pri rôznych teplotách, napríklad 20 ° C, 50 ° C a 80 ° C. Každému chladiča vystavujeme jadro kamery jeden po druhom a pred zachytením obrázka sa uistite, že dosiahne tepelnú rovnováhu s každým radiátorom.

Za každú teplotu zaznamenávame digitálne výstupy z jadra fotoaparátu. Pomocou týchto dátových bodov zodpovedáme polynómovej funkcii na vytvorenie vzťahu medzi digitálnymi výstupmi a skutočnými teplotami. Táto funkcia sa potom naprogramuje do firmvéru fotoaparátu.

Krok 4: Overenie

Po dokončení kalibrácie musíme overiť, či je presná. Vystavujeme jadro fotoaparátu inej sade známych zdrojov teploty a skontrolujeme, či sa teplotné hodnoty zobrazené na tepelných obrázkoch zodpovedajú skutočným teplotám. Ak existujú nejaké nezrovnalosti, možno budeme musieť zopakovať niektoré časti procesu kalibrácie.

Pokročilé kalibračné techniky

Okrem základných kalibračných krokov existujú aj niektoré pokročilé techniky, ktoré používame na zlepšenie presnosti a výkonu neladených jadier kamery.

Dynamický NUC

Dynamic NUC je technika, ktorá nepretržite aktualizuje korekciu uniformity počas normálnej prevádzky fotoaparátu. Odozva prvkov detektora sa môže časom meniť v dôsledku faktorov, ako sú variácie teploty, starnutie a mechanické napätie.

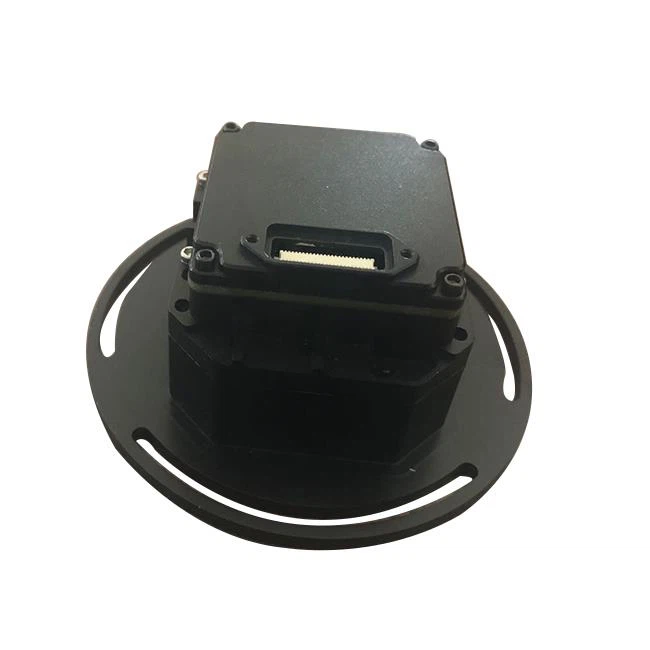

LWIR Micro Thermal Camera Module

Pri dynamickom NUC kamera pravidelne zachytáva obraz uzávierky alebo referenčný zdroj vo fotoaparáte. Potom používa tento obrázok na aktualizáciu korekčnej tabuľky za behu. To pomáha udržiavať vysokú úroveň kvality obrazu, aj keď sa prevádzkové podmienky fotoaparátu menia.

Kalibrácia viacerých bodových teploty

Namiesto toho, aby ste použili iba niekoľko teplotných bodov na kalibráciu, kalibrácia viacbodovej teploty používa väčší počet teplotných bodov. To umožňuje presnejší polynómový model, najmä v širšom teplotnom rozsahu.

Vystavujeme jadro kamery radiátorom Blackbody pri mnohých rôznych teplotách, povedzme 10 - 15 rôznych bodov. Použitím viacerých dátových bodov môžeme lepšie zachytiť ne -lineárny vzťah medzi digitálnymi výstupmi a skutočnými teplotami, čo vedie k presnejším meraniam teploty.

Naše výrobky a kalibrácia

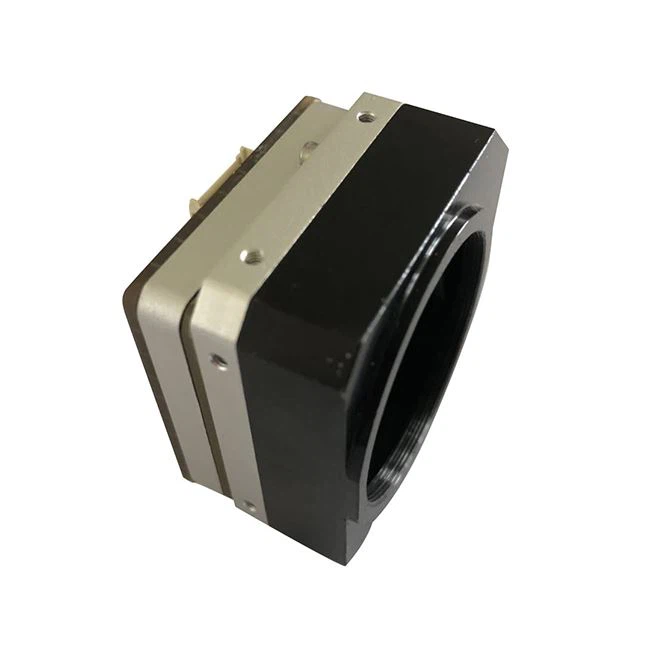

V našej spoločnosti berieme kalibráciu veľmi vážne. Máme štát - z - umeleckých kalibračných zariadení, ktoré používajú najnovšie techniky a vybavenie. NášJadrá z tepelnej kamerysú kalibrované na najvyššie štandardy a zabezpečujú, aby ste získali vysokú kvalitu a presné tepelné obrázky.

Ponúkame celý rad výrobkov vrátane640 jadrá tepelnej kameryaLWIR Mikropotestový kamera modul. Tieto výrobky sú určené pre rôzne aplikácie, od použitia spotrebiteľov v malom rozsahu až po rozsiahle priemyselné a bezpečnostné aplikácie.

Prečo si vybrať naše kalibrované jadrá kamery

Presnosť: Náš kalibračný proces zaisťuje, že merania teploty a kvalita obrazu sú vysoko presné. To je rozhodujúce pre aplikácie, v ktorých sú potrebné presné údaje o teplote, napríklad pri priemyselnej inšpekcii alebo lekárskej diagnostike.
Spoľahlivosť: Používame pokročilé kalibračné techniky, ako je kalibrácia dynamickej NUC a viacbodová teplota, aby sme zaistili, že naše jadrá fotoaparátu fungujú v priebehu času. Nemusíte sa starať o rýchle zhoršovanie kvality obrazu.
Prispôsobenie: Môžeme prispôsobiť proces kalibrácie podľa vašich konkrétnych požiadaviek. Či už potrebujete kalibrované jadro fotoaparátu pre konkrétny teplotný rozsah alebo s konkrétnou úrovňou presnosti, môžeme to urobiť za vás.

Kontaktujte nás kvôli obstarávaniu

Ak ste na trhu s vysokými kvalitnými neladenými jadrami fotoaparátu, radi by sme vás počuli. Naše kalibrované jadrá fotoaparátu môžu posunúť vaše aplikácie tepelného zobrazovania na ďalšiu úroveň. Či už ste malá firma, ktorá hľadá náklady - efektívne riešenie alebo veľká spoločnosť, ktorá potrebuje vysoké produkty, máme pre vás správne jadrá fotoaparátu.

Neváhajte a oslovte nás, aby ste prediskutovali vaše potreby obstarávania. Vždy sme radi, že môžeme odpovedať na vaše otázky a poskytneme vám viac informácií o našich produktoch a procese kalibrácie.
