V oblasti infračervenej (IR) technológie sú chladené infračervené kamery vrcholom inovácie a ponúkajú bezkonkurenčný výkon pri detekcii a vizualizácii tepelnej energie. Tieto kamery sú široko používané v rôznych oblastiach, vrátane armády, letectva, priemyselnej inšpekcie a vedeckého výskumu. Jedným z kľúčových aspektov, ktoré zlepšujú použiteľnosť a interpretovateľnosť snímok zachytených chladenými IR kamerami, je farebná paleta. V tomto blogu ako popredný dodávateľ chladených IR kamier preskúmame farebné palety dostupné pre obrázky chladených IR kamier, ich význam a ako ich možno optimalizovať pre rôzne aplikácie.
Pochopenie základov chladených IR kamier
Predtým, ako sa ponoríte do farebných paliet, je dôležité pochopiť základy chladených IR kamier. Na rozdiel od nechladených IR kamier, ktoré pracujú pri izbovej teplote, chladené IR kamery využívajú kryogénne chladiace systémy na zníženie teploty detektora. Tento proces chladenia znižuje tepelný šum, čím sa výrazne zlepšuje citlivosť a rozlíšenie fotoaparátu. Výsledkom je, že chladené IR kamery dokážu rozpoznať aj tie najmenšie rozdiely teplôt, vďaka čomu sú ideálne pre aplikácie, ktoré vyžadujú vysoko presné termovízie.

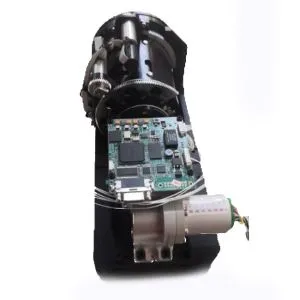

Naša spoločnosť ponúka sortimentModuly chladených termokamieraModuly chladených termokamierktoré sú navrhnuté tak, aby vyhovovali rôznym potrebám našich zákazníkov. Tieto moduly sú vybavené najmodernejšími detektormi a pokročilými algoritmami spracovania signálu, ktoré zaisťujú výnimočnú kvalitu obrazu a výkon.
Úloha farebných paliet v IR zobrazovaní
Farebné palety hrajú kľúčovú úlohu pri IR zobrazovaní, pretože premieňajú nespracované tepelné údaje zachytené kamerou na vizuálnu reprezentáciu, ktorú ľudské oko ľahko interpretuje. Priradením rôznych farieb rôznym rozsahom teplôt môžu farebné palety zvýrazniť zmeny teploty v obraze, čo uľahčuje identifikáciu objektov, detekciu anomálií a analýzu tepelných vzorov.
Pre infračervené zobrazovanie je k dispozícii niekoľko typov farebných paliet, z ktorých každá má svoje vlastné jedinečné vlastnosti a aplikácie. Niektoré z najbežnejších farebných paliet zahŕňajú:
1. Paleta odtieňov sivej
Paleta odtieňov sivej je najjednoduchšia a najpriamejšia paleta farieb používaná pri IR zobrazovaní. Predstavuje teplotné variácie pomocou rôznych odtieňov sivej, pričom čierna predstavuje najnižšiu teplotu a biela predstavuje najvyššiu teplotu. Paleta odtieňov sivej sa často používa v aplikáciách, kde sa vyžaduje jednoduché a objektívne znázornenie teploty, ako je napríklad vedecký výskum a priemyselná kontrola.
2. Paleta dúhy
Dúhová paleta je jednou z najpopulárnejších farebných paliet používaných pri IR zobrazovaní. Používa spektrum farieb, od modrej (nízka teplota) po červenú (vysoká teplota), na znázornenie teplotných zmien. Dúhová paleta je vizuálne príťažlivá a dokáže efektívne zvýrazniť teplotné rozdiely v obraze. V niektorých prípadoch to však môže byť aj zavádzajúce, pretože ľudské oko môže vnímať farby, ktoré sú v spektre blízko seba, ako teplotne podobné, aj keď nie sú.
3. Ironbow Palette
Paleta ironbow je variáciou dúhovej palety, ktorá využíva prirodzenejšie vyzerajúcu farebnú schému. Začína modrou na spodnom konci teplotného rozsahu, prechádza cez zelenú a žltú a končí červenou na hornom konci teplotného rozsahu. Paleta ironbow sa často používa v aplikáciách, kde sa vyžaduje realistickejšia reprezentácia teploty, ako napríklad lekárske zobrazovanie a inšpekcie budov.
4. Paleta horúceho kovu
Paleta horúceho kovu je navrhnutá tak, aby napodobňovala vzhľad horúceho kovu, pričom čierna predstavuje najnižšiu teplotu a biela predstavuje najvyššiu teplotu. Paleta horúceho kovu sa často používa v aplikáciách s vysokými teplotami, ako sú metalurgické a zlievarenské prevádzky.
Výber správnej palety farieb pre vašu aplikáciu
Výber farebnej palety závisí od niekoľkých faktorov vrátane aplikácie, typu zobrazovaného objektu a preferencií používateľa. Tu je niekoľko pokynov, ktoré vám pomôžu vybrať správnu paletu farieb pre vašu aplikáciu:
1. Zvážte aplikáciu
Rôzne aplikácie vyžadujú rôzne typy farebných paliet. Ak napríklad používate infračervenú kameru na vedecký výskum, možno budete chcieť použiť paletu odtieňov sivej na získanie jednoduchého a objektívneho znázornenia teploty. Na druhej strane, ak používate IR kameru na inšpekcie budovy, možno budete chcieť použiť železnú paletu na zvýraznenie teplotných rozdielov v obvode budovy.
2. Analyzujte zobrazovaný objekt
Typ zobrazovaného objektu môže tiež ovplyvniť výber farebnej palety. Napríklad, ak zobrazujete horúci predmet, ako je pec alebo zvárací horák, možno budete chcieť použiť horúcu kovovú paletu na presné znázornenie vysokých teplôt. Ak zobrazujete studený objekt, ako je chladiaca jednotka alebo kryogénna nádrž, možno budete chcieť použiť paletu s modrým základom na zvýraznenie nízkych teplôt.
3. Zvážte preferencie používateľa
V konečnom dôsledku výber farebnej palety závisí aj od preferencií používateľa. Niektorí používatelia môžu uprednostňovať jednoduchú a priamočiaru paletu odtieňov sivej, zatiaľ čo iní môžu preferovať vizuálne príťažlivejšiu dúhovú alebo ironbow paletu. Je dôležité vybrať takú farebnú paletu, ktorá je pre používateľa ľahko interpretovateľná a ktorá vyhovuje jeho špecifickým potrebám.
Optimalizácia farebných paliet pre vylepšenú vizualizáciu
Okrem výberu správnej farebnej palety existuje niekoľko ďalších techník, ktoré možno použiť na optimalizáciu farebnej palety pre lepšiu vizualizáciu. Tieto techniky zahŕňajú:
1. Nastavenie teplotného rozsahu
Teplotný rozsah farebnej palety je možné upraviť tak, aby sa na obrázku zvýraznili špecifické teplotné odchýlky. Zúžením teplotného rozsahu môžete zvýšiť kontrast medzi rôznymi oblasťami teplôt, čo uľahčuje zistenie malých teplotných rozdielov. Naopak, rozšírením teplotného rozsahu môžete zachytiť širší rozsah teplôt, ale na úkor zníženého kontrastu.
2. Používanie nástrojov na vylepšenie farieb
Mnoho IR kamier sa dodáva so vstavanými nástrojmi na vylepšenie farieb, ktoré možno použiť na ďalšiu optimalizáciu farebných paliet. Tieto nástroje zahŕňajú inverziu farieb, úpravu sýtosti farieb a úpravu farebného prechodu. Pomocou týchto nástrojov môžete zlepšiť viditeľnosť zmien teploty v obraze a uľahčiť ich interpretáciu.
3. Kombinovanie viacerých farebných paliet
V niektorých prípadoch môže byť výhodné skombinovať viacero farebných paliet, aby ste získali komplexnejší pohľad na tepelné údaje. Môžete napríklad použiť paletu odtieňov sivej na získanie jednoduchého a objektívneho znázornenia teploty a potom prekryť dúhovú paletu na vrch obrázku v odtieňoch sivej, aby ste zvýraznili špecifické teplotné oblasti.
Záver

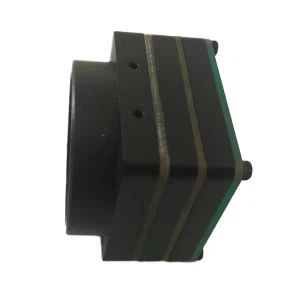

Palety farieb zohrávajú kľúčovú úlohu pri zlepšovaní použiteľnosti a interpretovateľnosti obrázkov zachytených chladenými IR kamerami. Výberom správnej farebnej palety a jej optimalizáciou pre vašu konkrétnu aplikáciu môžete efektívne zvýrazniť teplotné rozdiely v obraze, odhaliť anomálie a analyzovať tepelné vzory. Ako popredný dodávateľ chladených IR kamier ponúkame celý radIr Camera Coreprodukty, ktoré sú vybavené pokročilými možnosťami farebnej palety a optimalizačnými nástrojmi. Ak máte záujem dozvedieť sa viac o našich produktoch alebo by ste chceli prediskutovať svoje špecifické požiadavky, kontaktujte nás. Tešíme sa na príležitosť spolupracovať s vami a pomôcť vám dosiahnuť vaše ciele v oblasti termovízie.
Referencie
- "Infračervené termálne zobrazovanie: Základy, výskum a aplikácie" od Massima Naticchia
- "Thermal Imaging Handbook" od Fluke Corporation
